निर्माण में उपयोग के लिए टॉर्क्स ड्राइव कंक्रीट एंकर

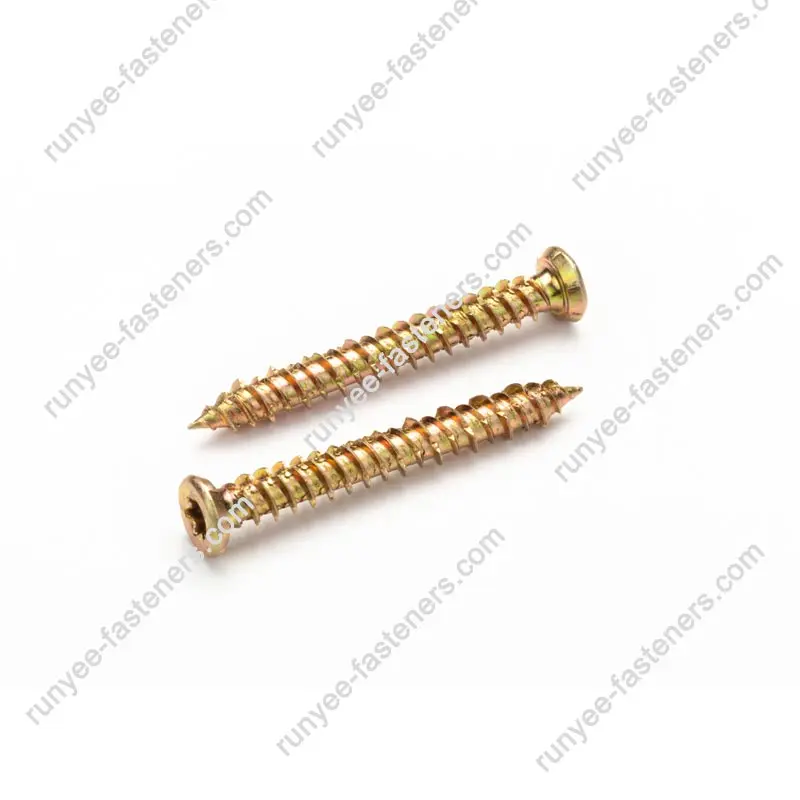

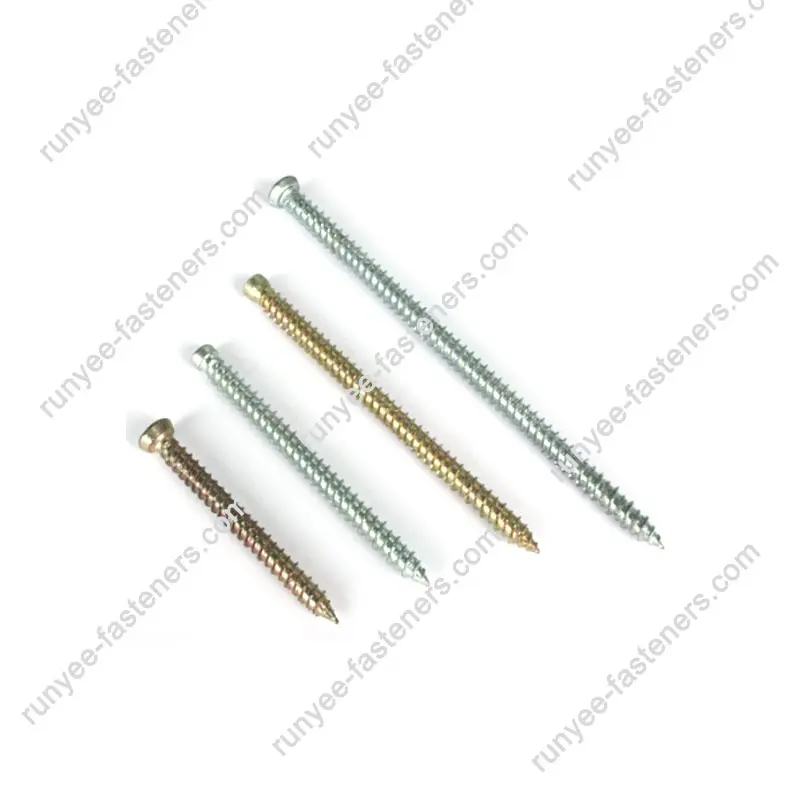

रूनीनिर्माता निर्माण उपयोग के लिए टॉर्क्स ड्राइव कंक्रीट एंकर प्रदान करता है, जिसे पारंपरिक विस्तार एंकर और वेज बोल्ट के सीधे प्रतिस्थापन के रूप में डिज़ाइन किया गया है। उत्पाद में टॉर्क्स टी30 रिसेस के साथ एक फ्लैट काउंटरसंक हेड है, जो कैम-आउट के बिना उच्च टॉर्क ट्रांसमिशन को सक्षम बनाता है, जो ओवरहेड और टाइट-स्पेस इंस्टॉलेशन के लिए महत्वपूर्ण है। विशेष हाई-लो थ्रेड ज्योमेट्री आंतरिक धागों को कंक्रीट, ठोस ईंट, खोखले ब्लॉक और वातित कंक्रीट में पूर्व-ड्रिल किए गए छेदों में काटती है, जो विस्तार तनाव के बिना तत्काल धारण शक्ति प्रदान करती है जो आधार सामग्री को तोड़ सकती है। सतह के उपचार में घर के अंदर उपयोग के लिए जस्ता चढ़ाना, तेल प्रतिधारण के लिए फॉस्फेटिंग, और 500h नमक स्प्रे तक बाहरी संक्षारण प्रतिरोध के लिए रसपर्ट या डैक्रोमेट शामिल हैं। एंकर खिड़की के फ्रेम, रेलिंग, दरवाजे के फ्रेम, फ्लैशिंग, शटर, प्रकाश जुड़नार और दहलीज के लिए उपयुक्त है। उत्पादन लाइन पूर्ण इन-हाउस हीट ट्रीटमेंट और कोटिंग के साथ एम2.5 से एम8.0 तक व्यास और 300 मिमी तक की लंबाई को कवर करती है। गुणवत्ता जांच में आयामी सटीकता, कठोरता प्रोफ़ाइल (सतह एचवी 530-560), और टॉर्क परीक्षण शामिल हैं। एक विश्वसनीय आपूर्तिकर्ता के रूप में, फैक्ट्री 350+ उपकरणों के सेट के साथ 13,000m² में संचालित होती है, जो बड़े पैमाने पर निर्माण आपूर्ति के लिए लीड समय और बैच स्थिरता सुनिश्चित करती है।

यांत्रिक विशिष्टताएँ और सामग्री डेटा

सटीक इंजीनियरिंग डेटा संरचनात्मक कंक्रीट में विश्वसनीय एंकरिंग का आधार बनता है। निम्न तालिका निर्माण उपयोग के लिए टॉर्क्स ड्राइव कंक्रीट एंकर के लिए सीधे उत्पादन रिकॉर्ड से सत्यापित मापदंडों को सूचीबद्ध करती है।

एंकर का निर्माण कोल्ड हेडिंग और थ्रेड रोलिंग का उपयोग करके किया जाता है, जिसके बाद ड्रिल-पॉइंट कठोरता और कोर क्रूरता के बीच इष्टतम संतुलन प्राप्त करने के लिए निरंतर जाल-बेल्ट गर्मी उपचार किया जाता है। यह सुनिश्चित करता है कि उच्च-निम्न धागा स्थापना के दौरान बिना छीले या टूटे कंक्रीट में सफाई से कट सकता है।

स्थापना प्रक्रिया और आधार सामग्री अनुकूलता

रेटेड पुल-आउट और कतरनी मूल्यों को प्राप्त करने के लिए सही स्थापना महत्वपूर्ण है। निर्माण उपयोग के लिए टॉर्क्स ड्राइव कंक्रीट एंकर को निर्दिष्ट व्यास और गहराई के साथ पूर्व-ड्रिल किए गए छेद की आवश्यकता होती है, इसके बाद टी 30 बिट के साथ सीधी ड्राइविंग होती है।

• पूर्व-ड्रिलिंग:इष्टतम थ्रेड जुड़ाव के लिए छेद का व्यास एंकर व्यास माइनस 0.2-0.4 मिमी से मेल खाना चाहिए। धूल को समायोजित करने के लिए गहराई लंगर की लंबाई से कम से कम 5 मिमी अधिक होनी चाहिए।
• ड्राइविंग:एम8 आकार के लिए 10-15 एनएम तक टॉर्क-सीमित प्रभाव ड्राइवर या ड्रिल सेट का उपयोग करें। Torx T30 ड्राइव सकारात्मक जुड़ाव सुनिश्चित करता है, बिट स्लिपेज और कार्यकर्ता की थकान को कम करता है।
• आधार सामग्री:ठोस कंक्रीट (C20/25 और ऊपर), खोखली ईंट, वातित कंक्रीट ब्लॉक और प्राकृतिक पत्थर के लिए उपयुक्त। हल्के जिप्सम बोर्ड या पतले लिबास के लिए अनुशंसित नहीं है।
• किनारे की दूरी:ब्लो-आउट को रोकने के लिए किनारे से कम से कम 2.5x एंकर व्यास बनाए रखें।
• रिक्ति:एकाधिक एंकरों के लिए, हस्तक्षेप से बचने के लिए केंद्र से केंद्र की दूरी कम से कम 5x व्यास होनी चाहिए।

विस्तार एंकरों की तुलना में, यह उपकरण कोई रेडियल विस्तार तनाव उत्पन्न नहीं करता है, जिससे यह भंगुर चिनाई और किनारों के पास उपयोग के लिए सुरक्षित हो जाता है। यदि आवश्यक हो तो स्व-टैपिंग क्रिया आसानी से हटाने और पुन: स्थापित करने की भी अनुमति देती है।

पर्यावरणीय एक्सपोजर के लिए कोटिंग चयन

कंक्रीट एंकरिंग सिस्टम के सेवा जीवन में सतह की सुरक्षा एक महत्वपूर्ण कारक है। आपूर्तिकर्ता पाँच मानक कोटिंग विकल्प प्रदान करता है, जिनमें से प्रत्येक विशिष्ट एक्सपोज़र स्थितियों से मेल खाता है।

• जिंक प्लेटेड (स्पष्ट/नीला):बुनियादी इनडोर सुरक्षा, बिना नमी वाले शुष्क वातावरण के लिए उपयुक्त। विशिष्ट मोटाई 5-8 μm.
• फॉस्फेटेड (तेल लेपित):एक छिद्रपूर्ण सतह प्रदान करता है जो स्नेहक को बरकरार रखता है, उन अनुप्रयोगों के लिए आदर्श है जहां ड्राइविंग के दौरान घर्षण में कमी की आवश्यकता होती है। सीमित संक्षारण प्रतिरोध प्रदान करता है।
• डैक्रोमेट:जिंक-एल्यूमीनियम परत कोटिंग, क्रोमियम मुक्त। पित्त के प्रति उत्कृष्ट अवरोध सुरक्षा और प्रतिरोध प्रदान करता है। बाहरी और हल्के संक्षारक वातावरण के लिए उपयुक्त।
• रसपर्ट:जिंक फॉस्फेट, एपॉक्सी और टॉपकोट के साथ मल्टी-लेयर कोटिंग। उच्च रासायनिक प्रतिरोध और >500h नमक स्प्रे प्रदर्शन प्रदान करता है। तटीय या औद्योगिक वातावरण के लिए अनुशंसित।
• निकल चढ़ाना:सजावटी और संक्षारण प्रतिरोधी, अक्सर वास्तुशिल्प उजागर अनुप्रयोगों के लिए निर्दिष्ट किया जाता है जहां उपस्थिति मायने रखती है।

थ्रेड फ़्लैंक और अंडर-हेड त्रिज्या सहित पूरी सतह पर एकरूपता सुनिश्चित करने के लिए सभी कोटिंग प्रक्रियाओं की निगरानी एक्स-रे प्रतिदीप्ति मोटाई गेज के साथ की जाती है।

गुणवत्ता आश्वासन और पता लगाने की क्षमता

निर्माण उद्योग की आवश्यकताओं को पूरा करने के लिए, फैक्ट्री एक बहु-स्तरीय निरीक्षण प्रोटोकॉल लागू करती है जो प्रत्येक उत्पादन बैच को कवर करता है। यह प्रणाली कच्चे स्टील के तार से लेकर तैयार पैकेज्ड माल तक पूर्ण पता लगाने की सुविधा प्रदान करती है।

• आने वाली सामग्री:ऑप्टिकल उत्सर्जन स्पेक्ट्रोमेट्री का उपयोग करके रासायनिक संरचना के लिए C1022A तार के प्रत्येक कॉइल का परीक्षण किया जाता है। तन्यता और मोड़ परीक्षण कोल्ड हेडिंग से पहले लचीलेपन की पुष्टि करते हैं।
• प्रक्रियाधीन जाँचें:डिजिटल कैलीपर्स और थ्रेड रिंग गेज उच्च गति रोलिंग के दौरान हर 30 मिनट में प्रमुख व्यास, पिच और थ्रेड कोण की निगरानी करते हैं।
• कठोरता मानचित्रण:गर्मी उपचार के बाद केस और कोर पर विकर्स कठोरता परीक्षण किया जाता है। सतह पर लक्ष्य एचवी 530-560 है और कोर कठोरता एचवी 380-420 है, जो एक सख्त, प्रभाव-प्रतिरोधी लंगर सुनिश्चित करता है।
• टॉर्क और पुल-आउट परीक्षण:यह पुष्टि करने के लिए कि अंतिम तन्य शक्ति 1100 N/mm² से अधिक है, एक सार्वभौमिक परीक्षण मशीन का उपयोग करके प्रत्येक बैच के नमूनों पर विनाशकारी परीक्षण किए जाते हैं।
• नमक स्प्रे चैम्बर:संक्षारण प्रतिरोध दावों को मान्य करने के लिए लेपित नमूनों को एएसटीएम बी117 के अनुसार 500 घंटे तक तटस्थ नमक स्प्रे के अधीन किया जाता है।

सभी रिकॉर्ड डिजिटल रूप से बनाए रखे जाते हैं और अनुरोध पर प्रत्येक शिपमेंट के साथ प्रदान किए जा सकते हैं। यह व्यवस्थित दृष्टिकोण ISO 9001:2015 आवश्यकताओं के अनुरूप है और बड़े पैमाने पर निर्माण परियोजनाओं के लिए उत्पाद स्थिरता में विश्वास देता है।

विशिष्ट अनुप्रयोग परिदृश्य

निर्माण उपयोग के लिए टॉर्क्स ड्राइव कंक्रीट एंकर आवासीय और वाणिज्यिक भवन दोनों में फिक्सिंग कार्यों की एक विस्तृत श्रृंखला के लिए निर्दिष्ट है। फ्लैट हेड डिज़ाइन फ्लश माउंटिंग की अनुमति देता है, जो तैयार सतहों के लिए आवश्यक है।

• खिड़की और दरवाज़े के फ्रेम की स्थापना:काउंटरसंक हेड प्रोफाइल के खिलाफ फ्लश बैठते हैं, जिससे कौल्क या गैसकेट के साथ आसानी से सीलिंग की अनुमति मिलती है।
• आंतरिक रेलिंग और ग्रैब बार:सुरक्षा भार मानकों को पूरा करते हुए, ठोस चिनाई या कंक्रीट की दीवारों में सुरक्षित एंकरिंग प्रदान करता है।
• धातु के दरवाजे के फ्रेम:कंक्रीट के फर्श या दीवार सब्सट्रेट पर सीधे बांधने के लिए फ्रेम में पूर्व-ड्रिल किए गए छेद के साथ उपयोग किया जाता है।
• संयुक्त चमकती और तूफान शटर:बाहरी अनुप्रयोग जहां दीर्घकालिक प्रदर्शन के लिए संक्षारण प्रतिरोधी कोटिंग आवश्यक हैं।
• प्रकाश जुड़नार और विद्युत बक्से:थ्रेड डिज़ाइन के कारण उथला एंबेडमेंट संभव है, जो न्यूनतम धूल के साथ जल्दी से जुड़ जाता है।
• दहलीज और स्क्रीन वाले बाड़े:एंकर पतले खंड वाले कंक्रीट या ईंट में अच्छी तरह से काम करता है, जो बिना दरार के विश्वसनीय पकड़ प्रदान करता है।

प्रत्येक परिदृश्य में, उपकरण पारंपरिक विस्तार बोल्ट की तुलना में इंस्टॉलेशन समय को कम कर देता है, क्योंकि यह अलग दीवार प्लग या सेटिंग टूल की आवश्यकता को समाप्त कर देता है।

पैकेजिंग और लॉजिस्टिक्स

फैक्ट्री निर्माण स्थल की आवश्यकताओं और शिपिंग स्थितियों के अनुरूप लचीले पैकेजिंग समाधान प्रदान करती है। थोक पैकेजिंग बड़ी परियोजनाओं के लिए प्रति-यूनिट लागत कम कर देती है, जबकि छोटे-बॉक्स विकल्प वितरित स्टॉकिस्टों के लिए उपयुक्त होते हैं।

• थोक पैंकिंग:हेवी-ड्यूटी नालीदार कार्टन या प्रबलित पीपी बुने हुए बैग, स्ट्रेच रैप के साथ पैलेटाइज़्ड। प्रत्येक पैकेज पर आकार, मात्रा और बैच संख्या का लेबल लगा होता है।
• छोटे से बॉक्स पैकिंग:50, 100, या 200 टुकड़ों वाले कस्टम-मुद्रित बक्से, खुदरा या वितरण चैनलों के लिए मास्टर कार्टन में पैक किए जाते हैं।
• न्यूनतम आदेश मात्रा:प्रति एकल आकार 1000 किलोग्राम। एक मानक कंटेनर संयुक्त रूप से 25 विभिन्न आकारों को समायोजित कर सकता है।
• समय सीमा:कोटिंग और पैकेजिंग आवश्यकताओं के आधार पर, ऑर्डर की पुष्टि के बाद मानक उत्पादन लीड समय 20-30 दिन है।

आपूर्तिकर्ता का 1,200 टन का मासिक उत्पादन यह सुनिश्चित करता है कि अग्रिम सूचना के साथ अत्यावश्यक निर्माण आदेशों में भी तेजी लाई जा सकती है। सभी पैलेट फोर्कलिफ्ट के साथ सुरक्षित संचालन के लिए डिज़ाइन किए गए हैं और कंटेनर लोडिंग के लिए स्टैकेबल हैं।

अक्सर पूछे जाने वाले प्रश्नों

कंक्रीट एंकर में हाई-लो थ्रेड डिज़ाइन का क्या फायदा है?
हाई-लो धागा एक स्व-टैपिंग क्रिया बनाता है जो आंतरिक धागों को कंक्रीट या चिनाई में काट देता है। विस्तार एंकरों के विपरीत, यह आधार सामग्री पर बाहरी दबाव नहीं डालता है, जिससे दरार पड़ने का खतरा कम हो जाता है। निचला धागा धूल और मलबे के लिए निकासी प्रदान करता है, जबकि उच्च धागा मजबूत पुल-आउट प्रतिरोध के लिए सब्सट्रेट से जुड़ा होता है।

क्या इन एंकरों का उपयोग खोखली ईंटों या वातित कंक्रीट में किया जा सकता है?
हां, निर्माण उपयोग के लिए टॉर्क्स ड्राइव कंक्रीट एंकर खोखले चिनाई और वातित कंक्रीट के लिए उपयुक्त है, बशर्ते पूर्व-ड्रिल छेद सावधानीपूर्वक बनाया गया हो। खोखली सामग्रियों के लिए, एंकर एक यांत्रिक इंटरलॉक बनाने के लिए गुहा की दीवारों से जुड़ता है। हालाँकि, भार क्षमता ठोस कंक्रीट की तुलना में कम होगी, और विशिष्ट डिज़ाइन मूल्यों की पुष्टि ऑन-साइट परीक्षण के माध्यम से की जानी चाहिए।

क्या पूर्व-ड्रिलिंग हमेशा आवश्यक होती है?
हां, प्री-ड्रिलिंग अनिवार्य है। एंकर में स्व-ड्रिलिंग टिप नहीं है; यह धागों को निर्देशित करने के लिए एक पायलट छेद पर निर्भर करता है। उचित थ्रेड गठन सुनिश्चित करने के लिए ड्रिल बिट को एंकर व्यास से बारीकी से मेल खाना चाहिए, आमतौर पर 0.2-0.4 मिमी छोटा। ओवरहीटिंग और समय से पहले घिसाव को रोकने के लिए सही ड्रिल बिट और गति का उपयोग करना आवश्यक है।

T30 ड्राइव इंस्टॉलेशन विश्वसनीयता में सुधार कैसे करती है?
Torx T30 ड्राइव में एक सीधी दीवार का डिज़ाइन है जो फिलिप्स या हेक्स ड्राइव की तुलना में बड़े सतह क्षेत्र पर ड्राइविंग टॉर्क वितरित करता है। यह कैम-आउट (बिट स्लिपेज) के जोखिम को कम करता है और रिसेस को नुकसान पहुंचाए बिना उच्च टॉर्क ट्रांसमिशन की अनुमति देता है। यह इंस्टॉलेशन बिट का जीवन भी बढ़ाता है, जिससे यह उच्च-मात्रा वाले निर्माण कार्य के लिए पसंदीदा विकल्प बन जाता है।

स्थापना के लिए अनुशंसित टॉर्क क्या है?
ठोस कंक्रीट में एम8 एंकर के लिए, अनुशंसित इंस्टॉलेशन टॉर्क 10 और 15 एनएम के बीच है। इस सीमा से अधिक होने पर नरम सबस्ट्रेट्स में धागा निकल सकता है या ड्राइव अवकाश क्षतिग्रस्त हो सकता है। सुसंगत परिणामों के लिए समायोज्य सेटिंग्स वाले टॉर्क-सीमित क्लच या इम्पैक्ट ड्राइवर का उपयोग करने की सलाह दी जाती है।

इस आपूर्तिकर्ता को क्यों चुनें?

निर्माण फास्टनरों के लिए एक विश्वसनीय विनिर्माण भागीदार का चयन करने के लिए तकनीकी क्षमता, गुणवत्ता प्रणाली और आपूर्ति श्रृंखला स्थिरता का मूल्यांकन करना आवश्यक है। 2013 में स्थापित रूनी फैक्ट्री ने अंतरराष्ट्रीय बाजारों में निर्माण उपयोग के लिए लगातार टॉर्क्स ड्राइव कंक्रीट एंकर वितरित करने के लिए प्रतिष्ठा बनाई है।

• घरेलू उत्पादन श्रृंखला:तार खींचने और कोल्ड हेडिंग से लेकर ताप उपचार और प्लेटिंग तक, सभी प्रक्रियाओं को 13,000 वर्ग मीटर की सुविधा के भीतर नियंत्रित किया जाता है। यह लीड टाइम परिवर्तनशीलता को कम करता है और ट्रेसेबिलिटी सुनिश्चित करता है।
• आईएसओ 9001 प्रमाणित गुणवत्ता:गुणवत्ता प्रबंधन प्रणाली में आने वाली सामग्री का निरीक्षण, प्रक्रिया नियंत्रण और अंतिम उत्पाद परीक्षण शामिल है। तृतीय-पक्ष ऑडिट अंतरराष्ट्रीय मानकों के अनुपालन की पुष्टि करते हैं।
• तकनीकी समर्थन:इंजीनियरिंग टीम एंकर चयन, टॉर्क सेटिंग्स और इंस्टॉलेशन समस्या निवारण में सहायता प्रदान करती है। यह सेवा छोटे पैमाने और बड़े पैमाने की दोनों निर्माण परियोजनाओं के लिए उपलब्ध है।
• क्षमता और लचीलापन:उन्नत मशीनरी के 350+ सेट और 1,200 टन के मासिक उत्पादन के साथ, आपूर्तिकर्ता विशेष लंबाई, हेड स्टाइल और कोटिंग्स सहित मानक और अनुकूलित दोनों ऑर्डर को समायोजित कर सकता है।
• वैश्विक निर्यात अनुभव:विभिन्न विनियामक और पर्यावरणीय आवश्यकताओं को पूरा करते हुए उत्पादों को यूरोप, दक्षिण अमेरिका, मध्य पूर्व, दक्षिण अफ्रीका और दक्षिण पूर्व एशिया में भेज दिया गया है।

विनिर्माण की गहराई, गुणवत्ता आश्वासन और लॉजिस्टिक क्षमता का यह संयोजन आपूर्तिकर्ता को दुनिया भर में निर्माण एंकरिंग समाधानों के लिए एक विश्वसनीय स्रोत के रूप में स्थापित करता है।
